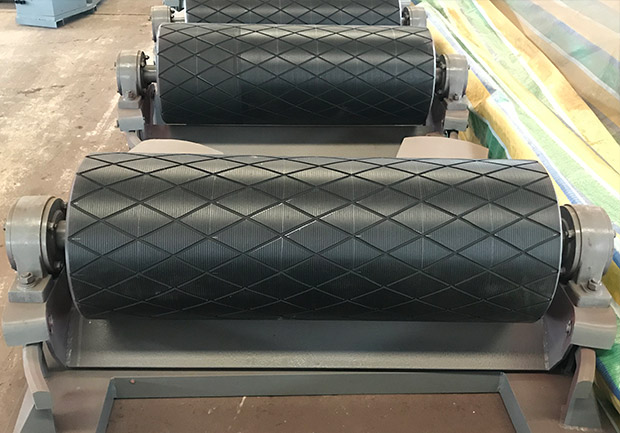

全主动皮带调正轮设备动作灵敏,平稳牢靠,适用于各种类型的带式运送机。本产品对至今仍采用各种防跑偏托辊处理运送带跑偏,无疑是一个福音。本产品牢靠,可广泛的应用于煤矿、铁矿、水泥厂、电厂、码头、冶金、化工、井下或露天运送容量为0.5---2.5t/m2各种块状、粒状等散状物料带式运送机上。特别适用于大运量、长运距、高带速的大宗散装物料的带式运送机上。本产品习气环境温度-25----50.C,可在露天及井下作业,习气能力强。本系列产品,是以跑偏检测设备发生的模拟信号,通过PLC控制系统全主动地调整调整轮的视点,迫使带式运送机正常运转。
其各种类型根据减速比配的,根据作业转速与电机的转速自己设计。 作业转速/电机转速=主动轮直径/从动轮直径*0.98(滑动系数),如运用钢为资料的皮带轮,恳求线速度不高于40m/s,如运用铸铁的资料,恳求线速度不高于35m/s,电机转速与皮带轮直径换算比,速度比=输出转速:输入转速=负载皮带轮节圆直径:电机皮带轮节圆直径。节圆直径和基准直径是相同的,直径-2h=节圆直径,h是基准线上槽深,不同类型的V带h是不相同的,Y Z A B C D E,基准线上槽深分别为h=1.6 2 2.75 3.5 4.8 8.1 9.6。皮带轮节圆直径便是皮带轮节线方位理论直径,有点像齿轮的分度圆直径.一般用PD表示,外圆一般用OD表示.不同的槽型节圆与外圆的换算公式不相同,一般我们比较简略丈量到皮带轮的外圆,在根据公式计算出节
圆A或SPA的带轮外径尺度为80mm,如小于该尺度,特别是在高速的状况下,皮带简略呈现分层及底部呈现裂纹等缺点。SPZ带,小轮不小于63mm即可。要留心皮带设备的手法及一起张力,过小易打滑,过大易损坏皮带与轴承。
主动检测此刻跑偏予以校对,使皮带始终处于合理状况运转,因而抵消皮带机因设备不当、运转失灵、特料冲击、负荷变化、皮带断面间伸长率不均匀等现象。液压全主动皮带调偏设备是调心论的冲突旋转产生动力,故无需电源,主动调整、主动校对,具有结构简略、性能牢靠、设备便利等特色,采用全封闭结构,故能在任何恶劣环境下正常作业。
作业原理:液压全主动皮带调偏设备是由调心轮与油泵组成的调心轮复合泵、集成块和油缸组成组合油缸、油管机及支承支架构成。当皮带居中运转时,皮带与左右两只条形轮复合泵下接触归于正常运转,假如皮带在运转偏左时,发动左侧调心轮复合泵,调心轮一面产生反向推力,把皮带面向中间一面,跟着皮带运转带动皮带油帮转动产生压力,油经管道至组合油缸,推进油塞带动(上或下)调心托辊向前偏转,驱使皮带向右跑而居中。
