全自动皮带调正轮装置调正说明

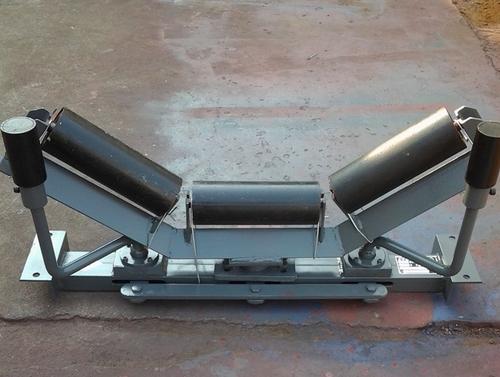

全主动皮带调正轮设备全主动液压调偏设备在机架上的一组调心托辊的两边相同高度设置两只垂直安装的检驱轮，检驱轮转轴与油泵动力输入轴相连，用两个固定支架分别把左右两边的检驱轮与油泵固定在调心托辊支架上，复合油缸的尾部与固定支架铰接，复合油缸的活塞杆与调心托辊的托辊支架滚动部分衔接，用油管把油泵的油口与复合油缸尾部接通，当皮带向左跑偏，牵动左边检驱轮左边油泵敏捷输出压力油，经过复合油缸的油路集成块进入油缸的无杆腔，推进活塞和活塞杆，有杆腔的液压油经油路集成块回复油缸的油箱中，活塞杆敏捷伸出，推进调心托辊顺时针滚动（即调心托辊左边向前偏转）唆使皮带向右跑偏而居中。

当皮带向右跑偏牵动右侧检驱轮，右侧油泵输出压力油，经过复合油缸的油路集成块进入油缸的油箱中，活塞杆敏捷缩回，拉动调心托辊逆时针滚动（调心托辊向后偏转）唆使调心托辊的固定支架的右侧设置复合油缸皮带向左跑偏而居中。

可靠性高：

一切部件作业负荷低，作业时间短，运用寿命长。

反响灵敏，纠正效率高：

只要皮带跑偏搭触到检驱轮上，皮带主动纠偏设备立即作业，使调心托辊旋转必定视点，皮带很快被纠正。

具有很重要的调心托辊定位功能：

调心托辊旋转后对皮带主动产生纠偏力，皮带同时对调心托辊有一反作用力，该力使调心托辊回转复位。
