耐磨复合钢板和耐磨复合钢板的区别比较

耐磨复合钢板和耐磨复合钢板的区别比较

目前市面上主要有两种耐磨钢板，一种是耐磨复合钢板，第二种是NM耐磨钢板也就是1653NM360、NM400等，如何选择这两种耐磨钢板，需要了解两种钢板之间的区别，下面从各方面比较一下：

一、定义：
1、耐磨复合钢板是指在普通钢板的基板上通过堆焊方法复合高合金耐磨层，结合耐磨层的耐磨性能和基板的承载、变形能力和可焊接性能。耐磨层的硬度一般在HRC52-64之间。

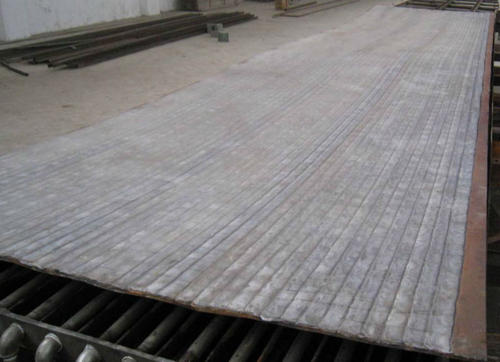

图（1）耐磨复合钢板的外观，钢板一面有堆焊焊道
2、NM耐磨钢板是指低合金钢板在轧制过程中淬火硬化或对低合金钢板进行热处理淬火硬化后的钢板，也称为调质钢板。硬度一般在HB350-500。

图（2）NM耐磨钢板的外观，与普通钢板没有区别
二、耐磨机理和耐磨性能
      耐磨复合钢板的耐磨层是高合金成分，金相组织中有大量高硬度合金碳化物（HV1600左右）镶嵌在基体上，起抗磨作用的主要的碳化物。耐磨层的实际微观硬度远高于测定的宏观硬度。其强化方式与硬质合金相同。

图（3）耐磨复合钢板金相中有碳化铬硬质相，白色部分就是，硬度很高
NM耐磨钢板是整体淬火硬化，金相组织中有马氏体使整体硬度得到提高，微观硬度和宏观硬度基本相同。
      大家熟悉用于到具的两种材料：硬质合金和T10, 即使淬火后的T12钢和硬质合金的宏观硬度基本相同的情况下，硬质合金的的耐磨性能远高于T12钢，原因就是硬质合金中有大量碳化物存在，因此耐磨复合钢板的耐磨性要优于NM耐磨钢板。
三、耐温性能
NM耐磨钢板在高于250℃使用就逐渐退火失去硬度，使耐磨性能大大下降。焊接过程也会是焊缝附近的硬度下降；
耐磨复合钢板的耐磨层是高合金成分，在一定的温度下还有二次硬化的效果，一般能在650℃以下工作。
